Pasta SIO-2 PRAM

Paquete de 12,5 kg

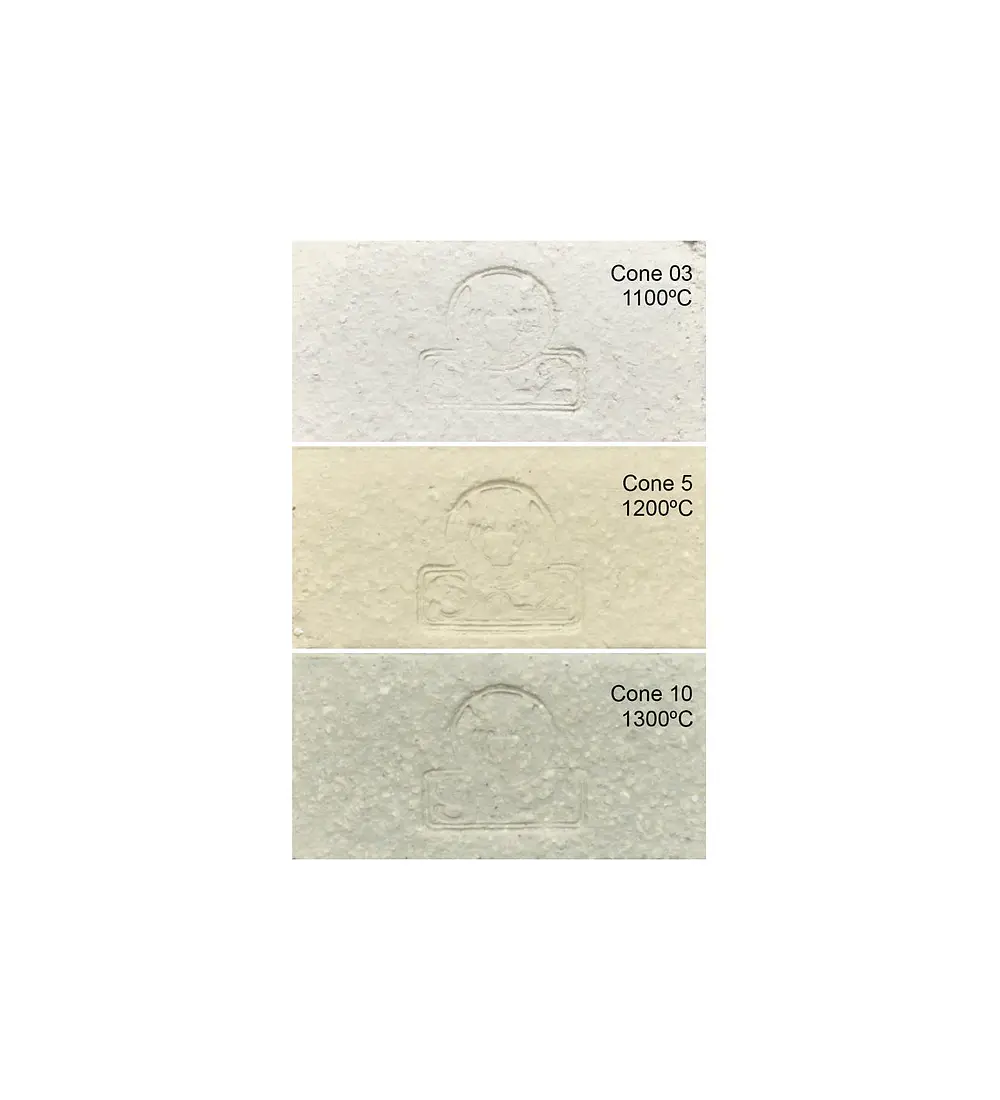

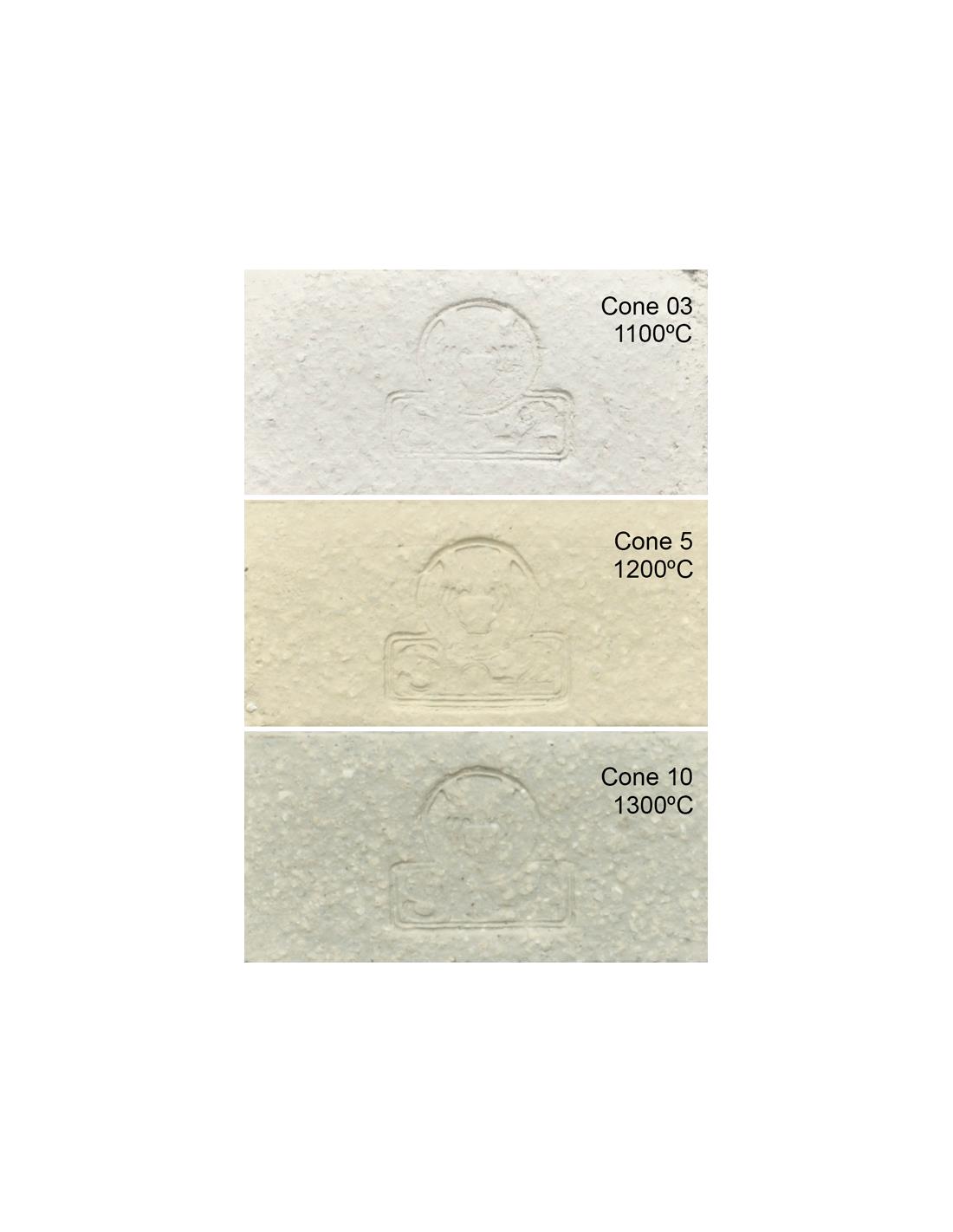

Pasta refractaria blanca con 40% chamota media 0-1.5 mm. Diseñada para cerámica artística, es ideal para esculturas de mayor tamaño, murales y piezas grandes en Rakú. El elevado contenido en chamota confiere carácter a la pieza cerámica y le proporciona un excelente comportamiento durante el secado y la cocción. Su particular color blanco marfil en cocción es muy apreciado y proporciona la base excelente para el desarrollo del color en esmaltes y óxidos colorantes. Disponible en pasta plástica extrusionada.

Temperatura de cocción: 1240-1300ºC
Temperatura bizcocho: 1000ºC
Humedad: 17%
Plasticidad (IP Atterberg): 16
Calcimetría (CaCO3): 0%
Contracción secado: 5.3%
Contracción cocción 1300ºC: 4.5%
Porosidad (absorción de agua) 1300ºC: 4.4%
Resistencia mecánica en seco: 2.1 N/mm2
Resistencia mecánica cocido 1300ºC: 21.8 N/mm2
Coeficiente dilatación 1250ºC (25-500ºC): 64.5x10^-7ºC^-1
