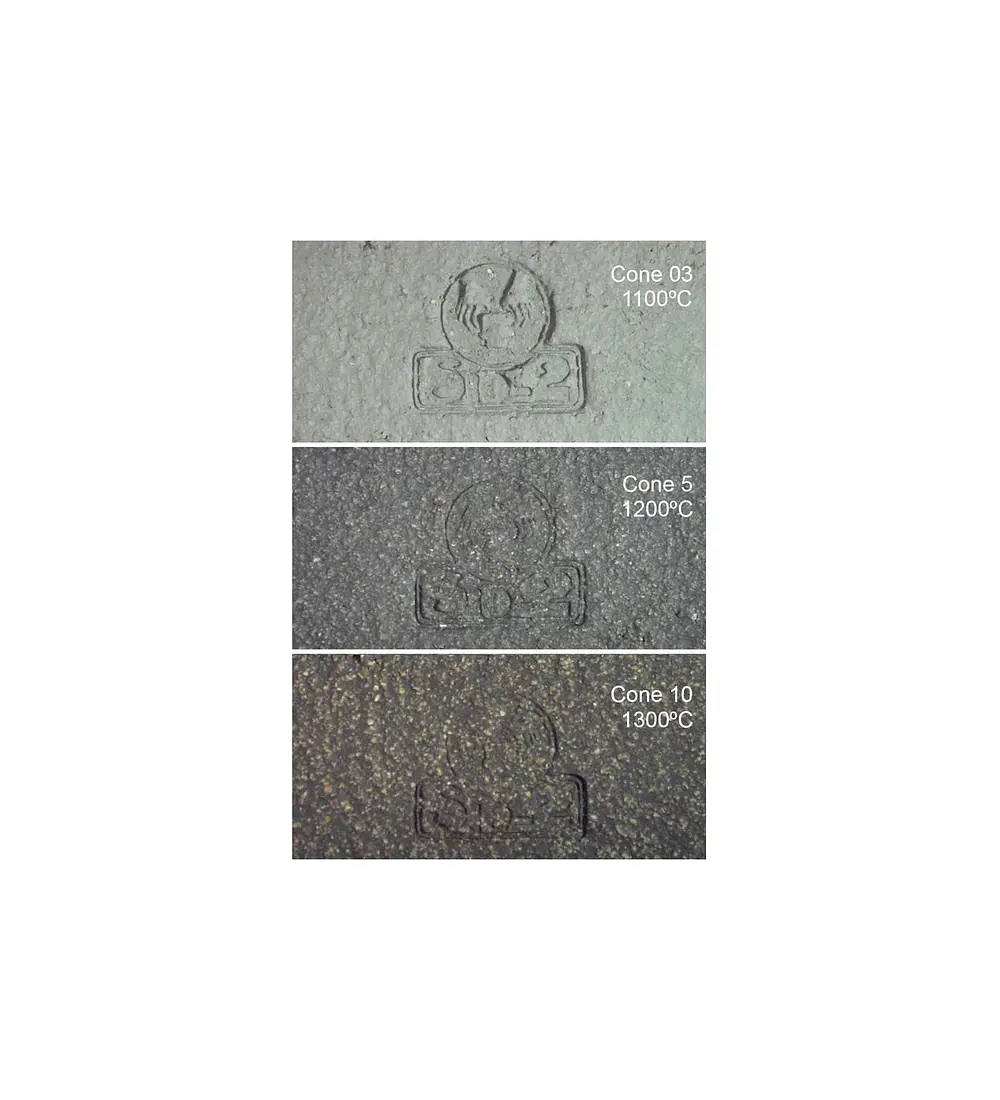

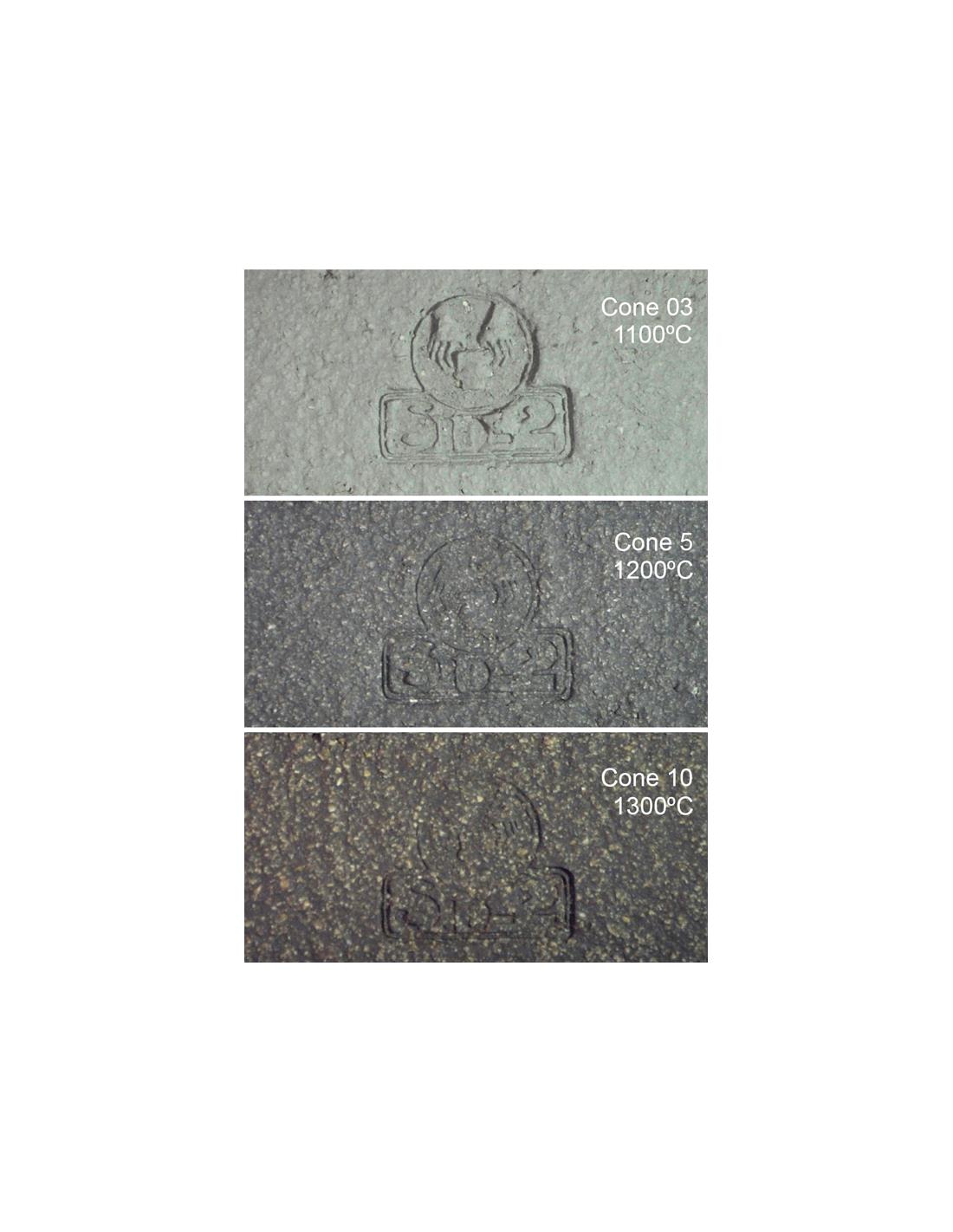

Pasta refractaria gris con 40% chamota media 0-1.5 mm. Diseñada para cerámica artística y decorativa, es ideal para esculturas de mayor tamaño y piezas grandes de exterior. El elevado contenido en chamota confiere carácter a la pieza cerámica y le proporciona un excelente comportamiento durante el secado y la cocción. En función de la temperatura de cocción, desarrolla una bella gama de grises, desde el tono cemento al gris oscuro, que satisface las tendencias más vanguardistas en cerámica artística y decorativa. Disponible en pasta plástica extrusionada.

Temperatura de cocción: 1200-1300ºC
Temperatura bizcocho: 1000ºC
Humedad: 17%
Plasticidad (IP Atterberg): 16
Calcimetría (CaCO3): 0%
Contracción secado: 5.1%
Contracción cocción 1300ºC: 3.9%
Porosidad (absorción de agua) 1300ºC: 4.8%
Resistencia mecánica en seco: 2.3 N/mm2
Resistencia mecánica cocido 1300ºC: 21.1 N/mm2
Coeficiente dilatación 1250ºC (25-500ºC): 64.5x10^-7ºC^-1

Marca: SIO-2
Cocción: Horno cerámico alta temperatura
Peso/Volumen: 12,5 kg
Chamota: Chamota media
Estado: Pasta plástica
Dureza: 4 torno y modelado
Referencia: 145300010000
